AN-MOTORS ASB.202 : Редуктор
Применимость: шлагбаум AN-MOTORS ASB6000.

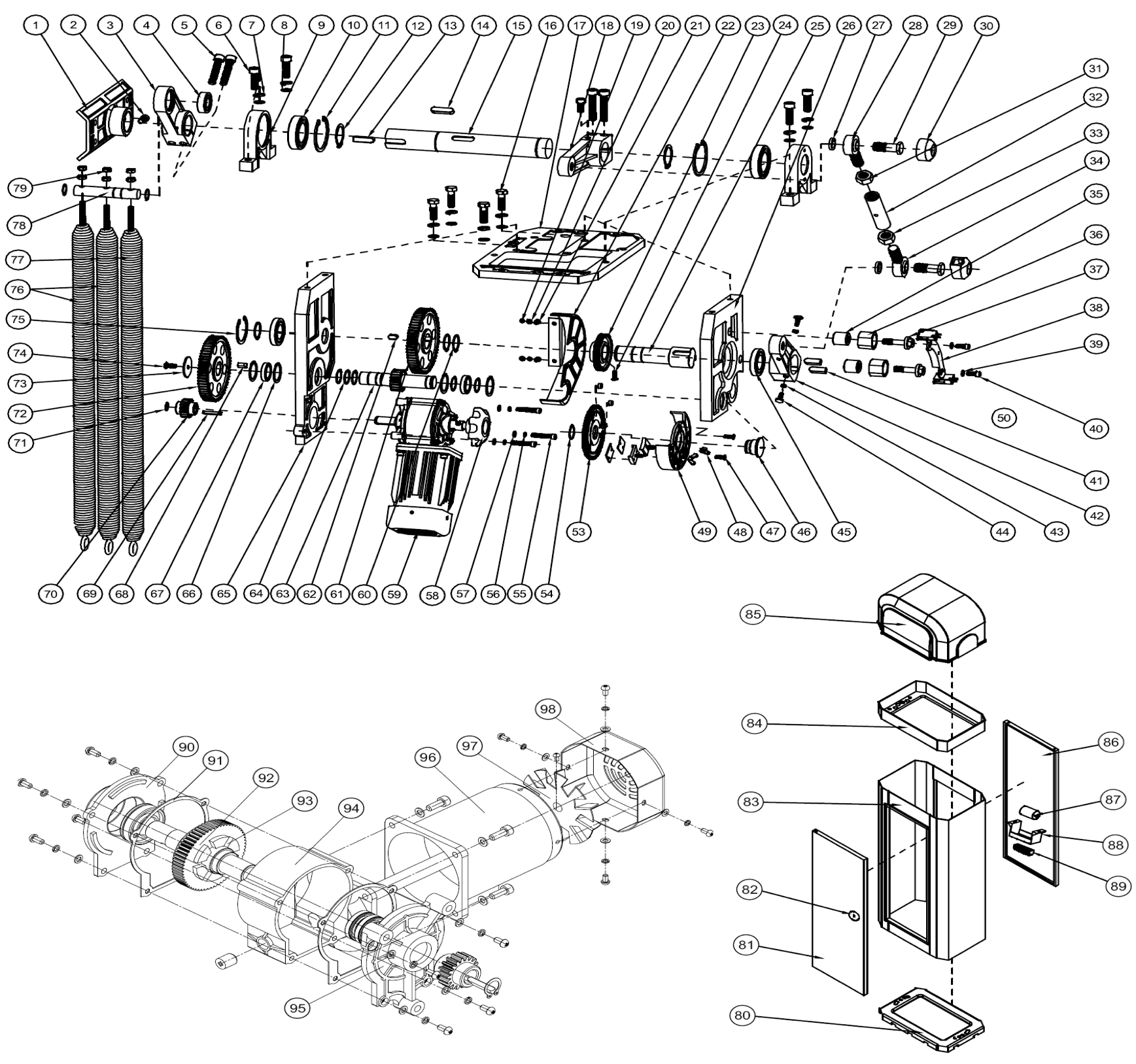

Состав:
- Винт М5х10 (номер 19 на деталировочной схеме)
- Основание (номер 17 на деталировочной схеме)
- Шайба пружинная 5 (номер 20 на деталировочной схеме)
- Шайба плоская 5 (номер 21 на деталировочной схеме)
- Крышка (номер 22 на деталировочной схеме)
- Шестерня (номер 23 на деталировочной схеме)
- Винт М5х10 (номер 24 на деталировочной схеме)
- Вал (номер 25 на деталировочной схеме)
- Основание боковое малое (номер 26 на деталировочной схеме)
- Втулка (номер 35 на деталировочной схеме)
- Упор (номер 36 на деталировочной схеме)
- Болт (номер 37 на деталировочной схеме)
- Шайба плоская 5 (номер 39 на деталировочной схеме)
- Винт М5х10 (номер 40 на деталировочной схеме)
- Шпонка 10х28 (номер 41 на деталировочной схеме)
- Рычаг с болтами упорными (номер 42 на деталировочной схеме)
- Шайба плоская 5 (номер 43 на деталировочной схеме)
- Винт М5х16 (номер 44 на деталировочной схеме)
- Подшипник 16006-2FS (номер 45 на деталировочной схеме)
- Вал (номер 46 на деталировочной схеме)
- Винт М5х10 (номер 47 на деталировочной схеме)
- Колесо зубчатое (номер 53 на деталировочной схеме)
- Кольцо стопорное наружное 26 (номер 54 на деталировочной схеме)
- Кольцо стопорное наружное 30 (номер 60 на деталировочной схеме)
- Колесо зубчатое (номер 61 на деталировочной схеме)
- Шпонка 8х15 (номер 62 на деталировочной схеме)
- Вал-шестерня (номер 63 на деталировочной схеме)
- Кольцо стопорное наружное 15 (номер 64 на деталировочной схеме)
- Основание боковое большое (номер 65 на деталировочной схеме)
- Кольцо стопорное наружное 20 (номер 66 на деталировочной схеме)
- Подшипник 61902 (номер 67 на деталировочной схеме)
- Шпонка (номер 68 на деталировочной схеме)
- Колесо зубчатое (номер 72 на деталировочной схеме)
- Шайба (номер 73 на деталировочной схеме)
- Винт М6х16 (номер 74 на деталировочной схеме)
- Кольцо стопорное внутреннее 55 (номер 75 на деталировочной схеме)
- Бренд AN-MOTORS, ALUTECH
- Вес упаковки 8 кг
 |
